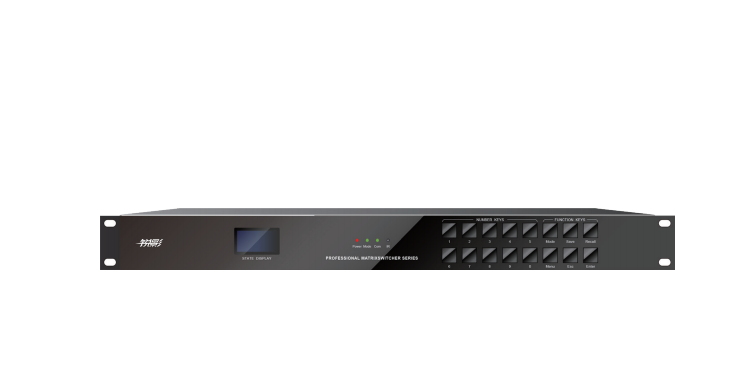

HDMI数字矩阵切换器

产品概述

Product Description

HDMI数字矩阵切换器，是专门对各类高清数字图像及音频信号（以下简称 HDMI 信号）进行交叉切换和分配数字开关设备。它可同时将多路HDMI输入信号分别切换到一个通道上，并可同步将数字音频 DTS/HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD 等格式切换到对应输出通道。该设备具有断电现场保护 功能保存设备关机前的工作状态，确保设备7×24小时长时间连续稳定工作。

产品特性

Product Features

● 专业数字矩阵芯片单路 3.2Gbp 带宽；

● 切换状态液晶显示，可以从显示屏上直接看到当前的切换状态；

● 输入端均衡距离≧ 15m (1920x1080@60Hz)、6m (3840×2160@30HZ) 输出驱动距离≧ 15m，  (1920x1080@60Hz) 、5m (3840×2160@30Hz)；

● 采用高速数字交换技术，完美解决串扰、重影与拖尾现象，100% 真实重现输入信号的效果；

● 具有断电现场保护功能，能保存设备关机前的切换工作状态；

● 默认的 4kEDID 参数，兼容非标显示设备正常显示；

● 完整支持 HDMI1.4 协议，支持 HDCP 1.4；

● ESD 防静电保护，内部大冗余电源，双滚珠风扇散热器设计，确保设备 7×24 小时连续工作；

● 面板、红外遥控、RS-232、RS-485（选配）、NET 网络控制（选配）能与第三方控制设备实现远程控制和智能控制；

● 面板按键采用欧母龙按钮，按键寿命可达 100 万次以上；

● 全功能红外遥控器红外遥控更加灵活方便（选配）；

● 30 组宏操作和预置调用、储存功能，可以进行多个输出或全部输出的同时切换；

● Matrix 控制软件，可控制数字矩阵切换、自动循环、定时切换等；

● 可机架安装的标准 19 英寸机箱；

● 全铝机箱，保证更好的抗干扰及电磁屏蔽兼容性。

设备连接图

Equipment connection diagram
