HDBaseT双绞线收发器

产品概述

Product Description

TT系列 HDBaseT双绞线收发器可以通过单根 CATx 电缆将 HDMI、双向控制信号 ( 包括 RS232 和 IR) 远距 离传送至 100m （230'），同时支持音频加嵌。它为延长来自 HDMI 设备的数字视频信号提供了一种经济有效的方式。它支持分辨率高达 4K 的视频信号，包括 1920x1080P@60Hz深色和3D视频；支持双向 POC 供电且支持 POC 手动开关，灵活方便现场施工环境；TT系列 HDBaseT 双绞线收发器可以应用 HDBaseT 技术，对 HDMI 信号进行传输，并支持高达12 位的色深、CEC 直通和内嵌的高清无损音频格式。此外，它通过独有的 HDMI、DDC 、EMULATION* 前置信号处理技术大幅减少视频信号不兼容的问题，在信号源与显示设备之间保持持续的 EDID和HDCP的DDC 通信，确保了设备间最佳的稳定性和持续的信号传输。

产品特性

Product Features

● 采用 HDBaseT Lite 技术
● 支持 HDMI 输入环出
● 支持 HDMI1.4 标准
● 符合 HDCP1.4 标准
● 视频最大分辨率支持 4Kx2K@30Hz
● 数据带宽达到 10.2Gbps
● 支持双向 IR 和 RS232 控制功能
● 4Kx2K@30Hz 分辨率使用 CAT6a/CAT7 网线传输距离可达 100 米
● 1920x1080P@60Hz 分辨率使用 CAT5e/CAT6 网线传输距离可达 70m

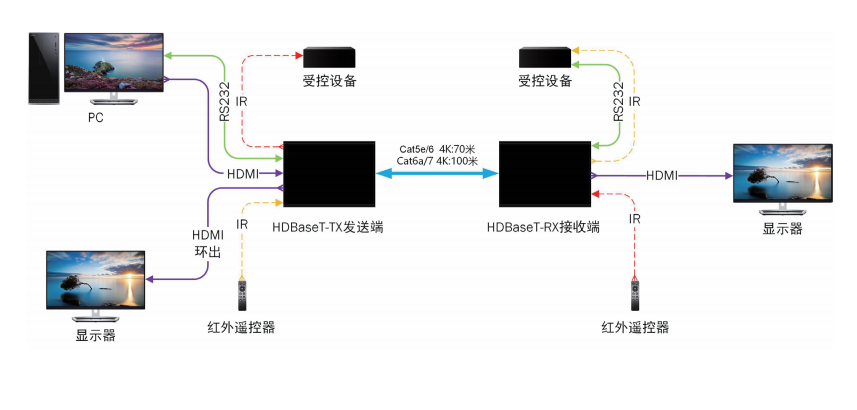

设备连接图

Equipment connection diagram
